一、平面度误差评定：从测量到最小条件的技术逻辑
1. 测量基准与评定基准的差异
· 测量基准：理想平面（如平尺、水平仪基准面），用于获取原始测量数据；
· 评定基准：符合最小条件原则的理想平面，需通过数据处理后确定。
例：用对角线法测量时，测量基准是平台对角线形成的平面，而评定基准需满足 “最小包容区域” 准则（即两平行平面包容所有测点且距离最小）。
2. 对角线法与环线法的实测应用
· 对角线法：
测量平台两对角线方向的高度差，通过计算对角线交点处的偏差值，构建近似评定基面。
· 环线法：
按闭合环线逐点测量，通过闭合差校验数据有效性，适用于大型平台。
数据处理案例：若实测数据不符合 “三角形准则”（三点接触两平行平面且第四点异侧），需通过基面变换公式（如旋转、平移坐标系）调整数据，直至满足判别准则。
3. 基面变换的核心步骤
1. 原始数据采集（对角线法 / 环线法）；
2. 用判别准则（三角形、交叉、直线准则）鉴别是否符合最小条件；
3. 若不符合，通过线性变换（如绕 X/Y 轴旋转角度 α）调整评定基面，公式：z′=z+ax+by+c（a,b为旋转系数，c为平移量）；
4. 重复变换直至满足判别准则，最终平面度误差为变换后最大与最小偏差值之差。

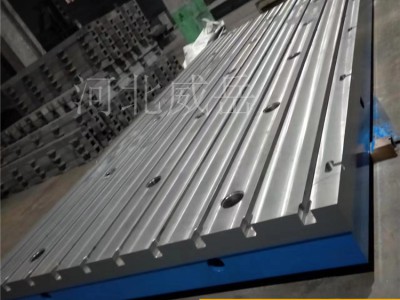

二、HT250 灰铸铁：铸铁平台的 “黄金材质” 之谜
1. 铸造工艺的天然优势
· 成分特性：含碳量 3.1%-3.4%，接近共晶成分（碳 3.6%-3.8%），熔点约 1150℃（低于钢的 1450℃），流动性极佳，可铸造：
· 复杂结构（如带 T 型槽的工作面）；
· 薄壁件（厚度≥10mm 时仍能保持成型精度）。
· 收缩率低：线收缩率 0.8%-1.0%（钢为 1.5%-2.0%），减少铸造变形，尤其适合大尺寸平台（如 3m×5m 以上）。
2. 切削与耐磨性能的双重优势
· 可加工性：石墨以片状分布，切削时起断屑作用，刀具磨损量比加工钢件低 40%，表面粗糙度易控制在 Ra≤3.2μm；
· 耐磨性：石墨孔隙储油形成润滑膜，实测干摩擦系数 0.15-0.2（钢为 0.5-0.6），在无润滑条件下寿命是钢件的 2-3 倍。
3. 消震性与成本的平衡艺术
· 消震机理：石墨片割裂基体，吸收振动能量，实测振动衰减率比钢高 50%（如 100Hz 振动时振幅衰减速度为钢的 1.8 倍）；
· 经济性对比：
|
材质 |
抗拉强度 (MPa) |
成本指数 |
适用场景 |
|
HT250 |
≥250 |
1.0 |
通用测量、划线平台 |
|
高铬铸铁 |
≥700 |
3.5 |
重载耐磨特殊平台 |
|
中锰球墨铸铁 |
≥450 |
1.8 |
中等载荷抗冲击平台 |
·
三、河北威岳的 20 年工艺沉淀：从材质到精度的闭环控制
1. HT250 定制化熔炼：
· 控制 P≤0.1%、S≤0.08%，防止石墨畸变，保证硬度均匀性（HB180-210 区间占比≥95%）；
2. 时效处理强化：
· 采用 “自然时效 + 人工时效” 双重工艺（自然时效 6 个月 + 人工时效 200℃×24h），应力消除率达 90% 以上；
3. 平面度精修技术：
· 0 级平台采用 “刮研 - 检测 - 再刮研” 循环工艺，每 25mm×25mm 面积内接触点≥25 点，平面度≤0.005mm/m。
技术咨询与采购渠道：
· 官方网址：http://www.chinaweiyue.com/
· 联系人：销售部经理 张女士
· 电话：13780573715
·
